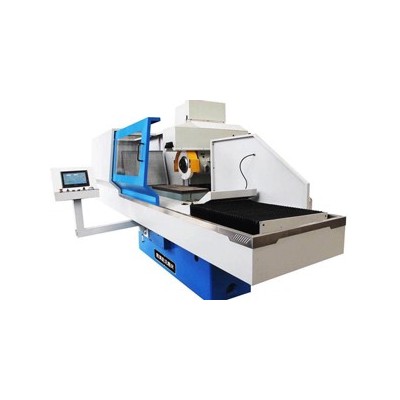

SK7130型數控平面磨床技術(shu)參數
1.本機床(chuang)采用拖板移動式，導軌為(wei)雙Ｖ雙平結(jie)構，工作臺(tai)承載能(neng)力好，加工精度高，質(zhi) 量可(ke)靠；
2.機床(chuang)擁有獨立(li)的自潤滑系統，穩(wen)定性好， 回轉精度高(gao)；
3.橫向(xiang)和(he)垂直軸(zhou)進給均采用精(jing)密絲桿傳動(dong)、伺(si)服電機驅(qu)動(dong)，控(kong)制精(jing)準，進刀精(jing)度高(gao)，具有較(jiao)高(gao)的性價比(bi)。
|
參 數(shu)(Specificafions) |
單 位(wei)(Unit) |
SK7130×1000 |
||
|
工(gong)作臺 (Worktables) |
工作臺(tai)面尺寸(寬(kuan)×長) |
mm |
300×1000 |
|
|
吸盤尺寸(cun)(寬(kuan)×長) |
mm |
300×800 |
||
|
最大(da)磨削尺(chi)寸(寬(kuan)×長×高(gao)) |
mm |
300×800×400 |
||
|
工作臺縱向(xiang)行程(液動(dong)) |
mm |
200～1100 |
||
|
工作臺速度(無級) |
m/min |
3～27 |
||
|
工(gong)作臺(tai)T型槽數×寬度 |
|
3×18 |
||
|
工作臺(tai)承載量 |
kg |
499 |
||
|
磨 頭(tou) (Grinding wheel head) |
砂(sha)輪(lun)軸中心(xin)到(dao)工作(zuo)臺面的距離 |
mm |
135～575 |
|
|
磨頭橫向每行程斷(duan)續進給量 |
mm/次 |
數控 |
||
|
砂輪軸轉(zhuan)速 |
rpm |
1440 |
||
|
垂(chui)直進給手輪刻(ke)度盤(pan)值(zhi) |
mm |
0.01 |
||
|
手輪每(mei)轉磨頭進給量(liang) |
橫(heng)向(xiang)進(jin)給 |
mm |
數控(kong)無(wu)極變速 |
|
|
垂直進給 |
mm |
數控無極變速 |
||
|
砂(sha)輪尺寸(cun)(外徑(jing)×寬×內徑(jing)) |
mm |
Φ(270～350)×40×Φ127 |
||
|
電機功率 (motor power) |
電機總功(gong)率 |
kw |
15 |
|
|
磨頭電機(ji)功率 |
kw |
11 |
||
|
工作精度 |
加(jia)工表面(mian)對基(ji)面(mian)的平行(xing)度 |
mm |
300：0.005 |
|
|
表(biao)面粗(cu)糙度 |
μm |
Ra0.63 |
||
|
機(ji)床重量 |
凈重 |
kg |
3700 |
|
|
毛重 |
kg |
3900 |
||
|
機床外形(xing)尺(chi)寸(長×寬×高) |
mm |
3200×1900×2500 |
||
一、保修(xiu)期及保修(xiu)期后的服(fu)務
1.機床從驗收合格之(zhi)日起，整機保(bao)修12個(ge)月(yue)。
2.設備(bei)在質保期內出現故(gu)障，賣方(fang)4小時(shi)內有答復，72小時(shi)內趕到現場處理故(gu)障，免費服(fu)務(wu)并免費更換損壞的零件。
3.保修期(qi)過后，賣(mai)方將提供優惠的技術支(zhi)持和服務以及零配件(jian)供應。
4.凡是人為損壞(huai)或未按《使用(yong)說明(ming)書(shu)》正確(que)使用(yong)本(ben)機床造(zao)成機床損壞(huai)的，均不在(zai)保修之內；如發(fa)生事故由(you)買方自己負責。
二、 培訓(xun)
如買(mai)(mai)方(fang)需要(yao)(yao)，賣方(fang)服(fu)務人員應對買(mai)(mai)方(fang)的操作工(gong)、維修(xiu)工(gong)及(ji)(ji)有(you)關(guan)管理人員進(jin)行現場培(pei)訓，培(pei)訓內容主要(yao)(yao)是：機(ji)床(chuang)主要(yao)(yao)結構及(ji)(ji)功(gong)能、安全(quan)操作規程及(ji)(ji)基本(ben)常(chang)識(shi)、各手(shou)輪(lun)手(shou)柄的功(gong)用、常(chang)見的故障(zhang)和排除(chu)方(fang)法、機(ji)床(chuang)的維護、保養及(ji)(ji)注意事項等。
三、技術資料清(qing)單
使用說明書（機械、液壓部分，含機床維(wei)護等） 1份
使用說明書（電氣(qi)(qi)部分，含電氣(qi)(qi)原理圖(tu)(tu)、接線圖(tu)(tu)等） 1份
合格證明書 1份(fen)
裝箱單： 1份
四、機(ji)床附(fu)件清單
|
序(xu)號(hao) |
附(fu)件名(ming)稱 |
規格 |
數(shu)量 |
備注 |
|
1 |
電磁吸(xi)盤 |
300×800（標準型） |
1塊 |
標配 |
|
2 |
砂輪（帶卡(ka)盤） |
φ350×40×φ127 |
1 套 |
標配 |
|
3 |
砂輪平衡軸(zhou) |
|
1 支 |
標(biao)配 |
|
4 |
砂輪修(xiu)整器（自制） |
|
1 只 |
標(biao)配 |
|
5 |
地腳(jiao)螺釘(ding) |
|
3只 |
標配 |
|
6 |
機床墊鐵 |
|
5付(fu) |
標(biao)配 |
|
7 |
砂輪平衡架 |
|
1 只 |
標配(pei) |
|
8 |
內六(liu)角扳手 |
3、4、5、6、8、10、12、14 |
各1 |
標配 |
注意(yi)：其中(zhong)電磁(ci)吸盤和一(yi)套砂輪裝在主(zhu)機上；
五、機(ji)床安裝調(diao)試及終驗收
1.賣方應在合同生效后一個月內(nei)向買方提(ti)(ti)供“環境安(an)裝要求”，買方應根據此要求提(ti)(ti)前做好機床(chuang)的安(an)裝準備工作。
2.機床到(dao)達(da)用戶地并開箱(xiang)后，買方(fang)按“裝(zhuang)箱(xiang)單”中的內容進行逐(zhu)項清(qing)點驗收。如需賣方(fang)幫助安裝(zhuang)調試，則應及時通知(zhi)賣方(fang)。
3.賣方接到買方需安裝(zhuang)調試的(de)通知后，應(ying)及(ji)時派人前往(wang)買方地(di)進行(xing)機床的(de)安裝(zhuang)調試工作。買方派專(zhuan)人協助(zhu)，并提供必要的(de)工具和(he)相應(ying)的(de)便利。
4.安裝調(diao)試完成后，對(dui)試件(jian)進行磨(mo)削加工，并檢查試件(jian)的精度及(ji)粗糙(cao)度達客戶要求（在該機型規定的精度范(fan)圍內）。
5.驗收完(wan)畢，買方在(zai)驗收合格(ge)單上簽字(zi)。
6.買方對運(yun)抵安裝現場(chang)的機床存放時(shi)間不得超(chao)過45天，若超(chao)過45天不進行安裝，將從45天后視同(tong)該機床已經(jing)驗收合格，并開始計(ji)算(suan)質保期時(shi)間。
六、機床執(zhi)行標準
本機床(chuang)產品貫徹(che)JB/T 1579－1999標準的相關標準和行業標準
|
機床(chuang)部件 |
數量 |
備 注 |
|
主機 |
1套 |
含：床身、拖板、工作臺、立柱(zhu)、磨頭等 |
|
電(dian)氣系統 |
1套 |
含：電氣(qi)控制柜、操縱箱等 |
|
液壓(ya)及潤滑系統 |
1套 |
含：液壓(ya)泵、液壓(ya)閥、液壓(ya)管(guan)路、接氣管(guan)、潤滑管(guan)路等 |
|
冷(leng)卻系(xi)統 |
1套(tao) |
含：水泵、等 |
|
序號 |
名 稱 |
特 點(dian) |
制造廠家(jia) |
|
1 |
主(zhu)軸 |
合(he)金鋼經多(duo)次(ci)熱處理 |
自(zi)制 |
|
2 |
主(zhu)軸軸承P4級(ji) |
滾動軸承（精度高） |
外購(gou)（哈軸） |
|
3 |
滾珠絲桿（垂直、橫向） |
高精度 |
外(wai)購（哈軸） |
|
4 |
蝸輪蝸桿 |
裝在垂直進給減速器上 |
自(zi)制(zhi) |
|
5 |
主軸軸瓦(wa) |
磨(mo)頭上 |
自(zi)制 |
七、機床控制系統介紹（列(lie)表(biao)詳細介紹）
SKM130數(shu)(shu)控高精(jing)平面磨(mo)床數(shu)(shu)控系(xi)統，面板帶有10寸(cun)觸(chu)摸屏，可顯示Z/Y軸(zhou)(zhou)的進給尺寸(cun)，分為粗、精(jing)及(ji)(ji)無火花(hua)磨(mo)削，可數(shu)(shu)字(zi)化設(she)(she)置(zhi)進給次(ci)數(shu)(shu)及(ji)(ji)每(mei)次(ci)的進給量。調節磁盤吸力大(da)小(xiao)，Y軸(zhou)(zhou)可數(shu)(shu)字(zi)化設(she)(she)置(zhi)磨(mo)削距離(li)，Z軸(zhou)(zhou)具有磨(mo)削完成回復原點(dian)及(ji)(ji)機(ji)(ji)床主(zhu)軸(zhou)(zhou)、液壓(ya)、水(shui)泵停(ting)止功能。設(she)(she)備工(gong)作臺做(zuo)左右運(yun)動(dong)(dong)（X）,滑到(dao)架(jia)做(zuo)前后運(yun)動(dong)(dong)（Y）,主(zhu)軸(zhou)(zhou)頭座(zuo)做(zuo)上下運(yun)動(dong)(dong)（Z），立(li)柱與主(zhu)機(ji)(ji)座(zuo)固(gu)定式結構(gou)，X軸(zhou)(zhou)液壓(ya)傳動(dong)(dong)，Y/Z軸(zhou)(zhou)采用(yong)交流電(dian)機(ji)(ji)驅動(dong)(dong)絲桿傳動(dong)(dong)。機(ji)(ji)床采用(yong)PLC控制系(xi)統，帶有手搖(yao)脈沖(chong)發生器。各(ge)電(dian)路設(she)(she)有短路保(bao)護(hu)裝(zhuang)置(zhi)及(ji)(ji)過載保(bao)護(hu)裝(zhuang)置(zhi)。生產廠家：杭州東宏自動(dong)(dong)化設(she)(she)備有限公司
主要電(dian)氣配件：
|
序號 |
名 稱 |
代號 |
制造廠家 |
|
1 |
交流(liu)接(jie)觸器 |
|
施耐德 |
|
2 |
空(kong)氣開關(guan) |
|
施(shi)耐德 |
|
3 |
繼(ji)電器 |
|
施耐德 |
|
4 |
接近開關 |
|
OMRON |
|
5 |
按(an)鈕 |
|
施耐德 |
|
6 |
伺(si)服電機 |
|
SIEMENS |
|
7 |
伺(si)服電機(ji)驅動器 |
|
SIEMENS |
|
8 |
變壓器(qi) |
|
九川 |
|
9 |
操作屏(ping) |
|
SIEMENS |
八(ba)、機床(chuang)工作環(huan)境要求
◇ 電源：三相交流電380V±10%，50Hz±1%,控制電壓：DC24V±10%。
◇ 環境溫度(du)： -5°C～ +40°C
◇ 相對濕度： ≤85%
◇ 機床安裝在遠(yuan)離震源(yuan)，熱源(yuan)，熱流，且地基厚(hou)實的車間里。
文章編輯(ji)：德清勤龍磨床
2019年(nian)12月2日
