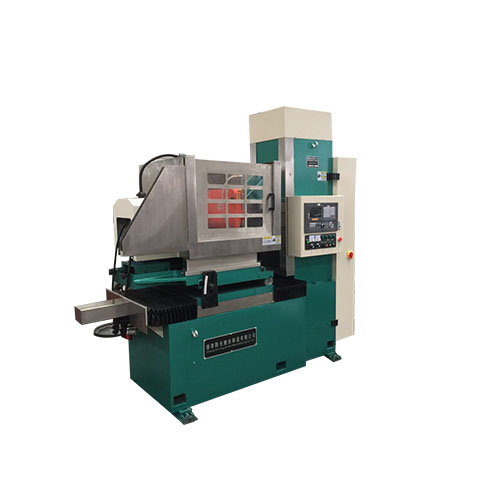

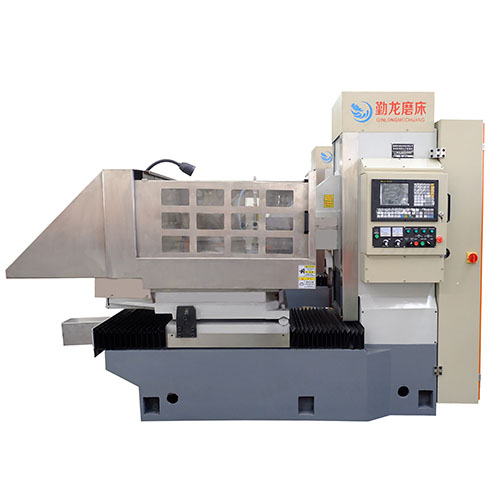

SKM73100臥軸式圓(yuan)臺(tai)平面磨(mo)床(chuang)是我公司吸收國內外高(gao)精磨(mo)床(chuang)結構(gou)與制造技術開發出的(de)新型(xing)臥軸圓(yuan)臺(tai)平面磨(mo)床(chuang)。
工作圓臺直徑(jing)ф1050mm，采(cai)用工作臺在(zai)床(chuang)身上變頻旋(xuan)轉，拖(tuo)板沿(yan)(yan)水平往復移動，磨頭沿(yan)(yan)拖(tuo)板垂(chui)直移動進給的布局型式。
磨頭(tou)主(zhu)軸(zhou)軸(zhou)承采(cai)用精密滾動軸(zhou)承，剛性好、精度高(gao)。
床(chuang)身、立柱上布局直線導軌副和滾珠傳(chuan)動(dong)單元，采用準確定位伺服電機(ji)驅動(dong)。
整體結構穩(wen)重緊湊、精度(du)高、性能可靠、制(zhi)造工藝好，操作方便。
18072822299

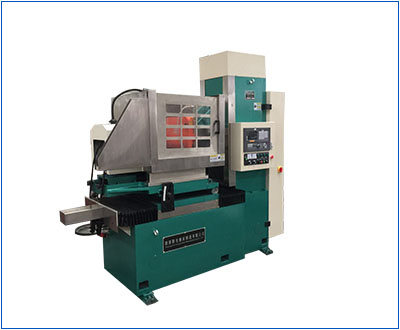

適用·范(fan)圍
● 采(cai)用(yong)砂輪周邊(bian)磨削，工件上下兩平(ping)面均可(ke)獲得高精(jing)度(du)平(ping)行度(du)、尺寸精(jing)度(du)和工件表(biao)面粗糙度(du)。
● 適合圓(yuan)臺平面(mian)磨削(xue)，本機主要磨削(xue)直徑φ1050范圍內的圓(yuan)形端面(mian)、平面(mian)加工(gong)件(jian)（根據需要可定制(zhi))。
● 適(shi)用磨削(xue)環形零件(jian)，適(shi)用于鋸片廠(chang)(chang)、軸承廠(chang)(chang)、汽(qi)配廠(chang)(chang)、陶瓷密(mi)封件(jian)廠(chang)(chang)、摩擦(ca)片廠(chang)(chang)、活(huo)塞(sai)廠(chang)(chang)、發動機(ji)廠(chang)(chang)、工(gong)具廠(chang)(chang)和(he)一般機(ji)械廠(chang)(chang)的產品車(che)(che)間和(he)工(gong)具車(che)(che)間，磨削(xue)加工(gong)精密(mi)零件(jian)。
產品·特(te)點
磨頭結構
磨(mo)頭采用(yong)(yong)靜(jing)壓(ya)(ya)結構，克服(fu)了軸(zhou)承(cheng)啟(qi)動(dong)和停止時出(chu)現(xian)的(de)干摩擦造成的(de)軸(zhou)與軸(zhou)承(cheng)磨(mo)損現(xian)象，提高(gao)(gao)了主(zhu)軸(zhou)的(de)使用(yong)(yong)壽(shou)命及(ji)精度(du)(du)(du)保持性；當(dang)主(zhu)軸(zhou)啟(qi)動(dong)后，依靠淺腔(qiang)階(jie)梯效應形成較大(da)的(de)動(dong)壓(ya)(ya)承(cheng)載力，大(da)大(da)地提高(gao)(gao)了主(zhu)軸(zhou)剛度(du)(du)(du)；高(gao)(gao)壓(ya)(ya)油膜的(de)均化(hua)作(zuo)用(yong)(yong)和良好和抗振性保證了主(zhu)軸(zhou)具有很高(gao)(gao)的(de)旋轉精度(du)(du)(du)和運轉平(ping)穩性。（11）KW電機驅(qu)動(dong)，最高(gao)(gao)轉速1450rpm。設備采用(yong)(yong)高(gao)(gao)速（CBN）砂輪(lun)加工兩端面，提高(gao)(gao)端面光(guang)潔度(du)(du)(du)。（砂輪(lun)可根據用(yong)(yong)戶(hu)需求定(ding)制）
機床重要零部件
均采用品牌廠家產(chan)品，質(zhi)量可靠(kao)，易于維護(hu)。如導軌(gui)用德國力(li)士樂品牌，臺灣絲(si)桿(gan)，進口(kou)電器(qi)，海利普變(bian)頻器(qi)等等。
鑄件材料
鑄件(jian)采用(yong)375HT材(cai)料，材(cai)質好，強度高，床身立柱(zhu)均采用(yong)二次(ci)回火處理(li)，消(xiao)除內應(ying)力(li)，延長機床壽命，以確保高精度，高剛性，延長機床壽命。
床身立柱
床身立柱均用進口(kou)加工(gong)中心(xin)和(he)進口(kou)龍(long)門加工(gong)中心(xin)加工(gong)，高(gao)精的加工(gong)設備和(he)加工(gong)工(gong)藝保證了(le)精度。
電氣采用獨立電柜
電氣采用獨立電柜，獨立操縱臺，自(zi)(zi)(zi)主(zhu)研發(fa)的數控(kong)系統(tong)控(kong)制，可實現自(zi)(zi)(zi)動(dong)(dong)(dong)控(kong)制，自(zi)(zi)(zi)動(dong)(dong)(dong)完成循(xun)環磨削，自(zi)(zi)(zi)動(dong)(dong)(dong)檢測(ce)對刀，自(zi)(zi)(zi)動(dong)(dong)(dong)分辨(bian)、自(zi)(zi)(zi)動(dong)(dong)(dong)補償，操作(zuo)簡單方(fang)便。
裝置結構
橫向進給及垂直進給裝置(zhi)，由伺服電機(ji)（≥10N.m）、減速機(ji)構、滾(gun)珠絲杠、直線導軌。其中垂直軸有制動或自鎖(suo)裝置(zhi)，并配有光柵尺絕對坐標定位。
設置潤滑點
磨(mo)床各導軌處均設(she)置潤(run)滑點，由電動(dong)潤(run)滑泵進行潤(run)滑。為工作臺(tai)配備獨(du)立供(gong)油(you)箱(xiang)，進、回管(guan)路(lu)通(tong)過拖鏈合理布局。
芯線圈設計
電磁吸盤采用(yong)銅(tong)芯線圈設計，表(biao)面花(hua)盤采用(yong)同心圓并(bing)割花(hua)設計，客戶(hu)也可定制(zhi)花(hua)盤。表(biao)面磁力(li)均(jun)勻，并(bing)配備了自(zi)動充(chong)退磁裝置，具有(you)磁力(li)可調(diao)、失磁保護等(deng)功(gong)能。
不變形，精度高
加工產品(pin)不變形，精度高(gao)，工件(jian)厚(hou)度差距保持(chi)在(zai) 0.01mm以內，具體詳見產品(pin)參數表。
技術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73100 | SSKM73100 | SKMG73100 | SSKMG73100 |
| 工作臺直徑（mm） | Φ1050 | Φ1050 | Φ1050 | Φ1050 |
| Diameter Of Work Table（mm） | ||||
| 磨(mo)削工件(jian)最(zui)大(da)尺寸 | Φ1050*100 | Φ1050*100 | Φ1050*100 | Φ1050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作(zuo)臺轉速（rpm） | 0～150 | 0～150 | 0～150 | 0～150 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承(cheng)重（kg） | 450 | 450 | 450 | 450 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板(ban)往復速度(du)X軸(zhou)(m/s) | 0-3 | 0-3 | 0-3 | 0-3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往(wang)復行程（mm） | 550 | 550 | 550 | 550 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(su)(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.003 | 0.003 | 0.003 | 0.003 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂(sha)輪尺寸（mm） | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升(sheng)降(mm/min) | 200 | 200 | 200 | 200 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進(jin)給(gei)最小(xiao)進(jin)給(gei)量（mm） | 0.002 | 0.002 | 0.002 | 0.002 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.005/1000 | 0.005/1000 | 0.003/1000 | 0.003/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺(tai)端面跳(tiao)動（mm） | 0.01 | 0.01 | 0.005 | 0.005 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 5.5 | 5.5 | 5.5 | 5.5 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主(zhu)軸(zhou)電機(ji)功(gong)率(kw) | 15-4 | 15-2 | 15-4 | 15-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂(chui)直升降伺服電機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電(dian)機功率(lv) | 250 | 250 | 250 | 250 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 9500 | 9500 | 9500 | 9500 |
| Net Weight(kg) |
