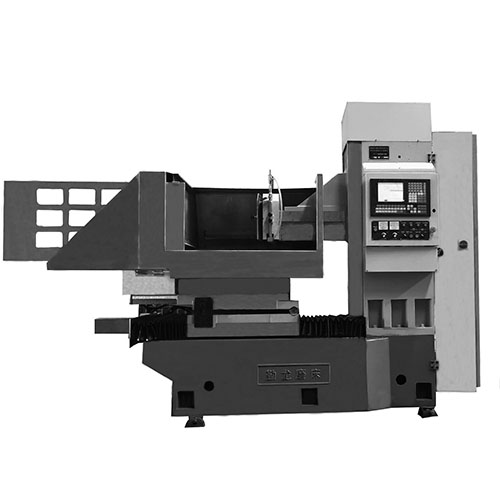

SKM73180臥軸式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型臥軸圓臺平面磨床。
工作圓臺直徑ф1850mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸軸承采用精密滾動軸承，剛性好、精度高。
床身、立柱上布局直線導軌和滾珠傳動單元，采用準確定位伺服電機驅動。
整體(ti)結構(gou)穩重緊(jin)湊、精度(du)高、性(xing)能可靠、制造工藝性(xing)好，操作方便。
18072822299
適用·范(fan)圍(wei)
● 采用(yong)砂輪(lun)周邊磨削，工(gong)(gong)件(jian)上下兩平面均可獲得高精度(du)(du)平行(xing)度(du)(du)、尺寸精度(du)(du)和工(gong)(gong)件(jian)表(biao)面粗糙(cao)度(du)(du)。
● 適合圓臺(tai)平面(mian)磨削，本(ben)機主(zhu)要磨削直徑φ1850范圍(wei)內的圓形端面(mian)、平面(mian)加工件(jian)（根(gen)據需要可定制)。
● 適用(yong)磨(mo)削環形零(ling)件(jian)(jian)，適用(yong)于鋸(ju)片廠(chang)(chang)、軸承廠(chang)(chang)、汽配廠(chang)(chang)、陶(tao)瓷密(mi)(mi)封件(jian)(jian)廠(chang)(chang)、摩擦片廠(chang)(chang)、活(huo)塞廠(chang)(chang)、發(fa)動(dong)機廠(chang)(chang)、工具廠(chang)(chang)和一般機械廠(chang)(chang)的產品車(che)間和工具車(che)間，磨(mo)削加工精密(mi)(mi)零(ling)件(jian)(jian)。
產品(pin)·特點
磨頭結構
磨(mo)頭采用(yong)(yong)靜壓(ya)結構，克服了(le)(le)軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)承(cheng)啟動和停止(zhi)時出現的干摩擦造成的軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)與軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)承(cheng)磨(mo)損現象，提(ti)高(gao)了(le)(le)主(zhu)軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)的使用(yong)(yong)壽命及精度保(bao)持性(xing)；當主(zhu)軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)啟動后(hou)，依(yi)靠淺(qian)腔階梯效應形(xing)成較大(da)(da)的動壓(ya)承(cheng)載力，大(da)(da)大(da)(da)地(di)提(ti)高(gao)了(le)(le)主(zhu)軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)剛(gang)度；高(gao)壓(ya)油膜的均化作用(yong)(yong)和良好(hao)和抗振(zhen)性(xing)保(bao)證了(le)(le)主(zhu)軸(zhou)(zhou)(zhou)(zhou)(zhou)(zhou)具(ju)有很(hen)高(gao)的旋轉(zhuan)精度和運轉(zhuan)平(ping)穩(wen)性(xing)。（15）KW電機驅動，最高(gao)轉(zhuan)速1450rpm。設(she)備采用(yong)(yong)高(gao)速（CBN）砂輪(lun)加工(gong)兩(liang)端(duan)面，提(ti)高(gao)端(duan)面光(guang)潔度。（砂輪(lun)可根據用(yong)(yong)戶(hu)需(xu)求定制）。
機床零部件
機(ji)床上(shang)重要零部件，均采用品(pin)牌廠家產品(pin)，質(zhi)量(liang)可靠(kao)，易于維(wei)護。如導軌用德國力士樂品(pin)牌，臺灣絲桿(gan)，進口電器(qi)，海利普變頻(pin)器(qi)等(deng)等(deng)。
鑄件材料
鑄件采用375HT材(cai)料，材(cai)質好，強度高(gao)，床身立柱均(jun)采用二次回(hui)火處理(li)，消除(chu)內應力，延(yan)長機(ji)床壽命，以確保高(gao)精度，高(gao)剛性，延(yan)長機(ji)床壽命。
床身立柱
床身立柱均用(yong)進口加工(gong)(gong)中心和進口龍門加工(gong)(gong)中心加工(gong)(gong)，高精(jing)的加工(gong)(gong)設備和加工(gong)(gong)工(gong)(gong)藝保證了精(jing)度。
電氣采用獨立電柜
電氣采用獨立(li)電柜，獨立(li)操(cao)縱臺，自(zi)(zi)(zi)主研發(fa)的數控(kong)(kong)系(xi)統控(kong)(kong)制(zhi)，可(ke)實(shi)現(xian)自(zi)(zi)(zi)動(dong)控(kong)(kong)制(zhi)，自(zi)(zi)(zi)動(dong)完成(cheng)循環磨削，自(zi)(zi)(zi)動(dong)檢測對刀，自(zi)(zi)(zi)動(dong)分辨(bian)、自(zi)(zi)(zi)動(dong)補償，操(cao)作簡單方便。
裝置結構
橫向進給及垂直進給裝置，由伺服(fu)電機（≥10N.m）、減速機構、滾珠絲杠、直線導軌。其中垂直軸有(you)(you)制動(dong)或自(zi)鎖(suo)裝置，并配有(you)(you)光柵(zha)尺(chi)絕對坐(zuo)標定(ding)位。
設置潤滑點
磨床各導軌處(chu)均設置潤滑(hua)點(dian)，由電動(dong)潤滑(hua)泵進行潤滑(hua)。為工(gong)作(zuo)臺配(pei)備獨立供油箱，進、回管路通過拖鏈合理布局。
芯線圈設計
電(dian)磁吸盤(pan)采(cai)(cai)用銅(tong)芯線圈設計，表(biao)面(mian)(mian)花盤(pan)采(cai)(cai)用同心(xin)圓并割花設計，客(ke)戶也可定制花盤(pan)。表(biao)面(mian)(mian)磁力均勻，并配備(bei)了自動充退磁裝置，具有磁力可調、失磁保護等功能(neng)。
不變形，精度高
加工產品(pin)不(bu)變形(xing)，精度高，工件厚度差距(ju)保(bao)持在 0.02mm以內，具體詳見產品(pin)參數(shu)表。
技術·規格(ge)
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73180 | SKM73180 | SKM73180 | SKM73180 |
| 工作臺直徑（mm） | Φ1850 | Φ1850 | Φ1850 | Φ1850 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ1850*100 | Φ1850*100 | Φ1850*100 | Φ1850*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0~90 | 0~90 | 0~90 | 0~90 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 1200 | 1200 | 1200 | 1200 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 0~3 | 0~3 | 0~3 | 0~3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 950 | 950 | 950 | 950 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.003 | 0.003 | 0.002 | 0.002 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 150 | 150 | 150 | 150 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.02 | 0.02 | 0.01 | 0.01 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 11 | 11 | 11 | 11 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 30-4 | 30-2 | 30-4 | 30-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 400 | 400 | 400 | 400 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 28000 | 28000 | 28000 | 28000 |
| Net Weight(kg) |
