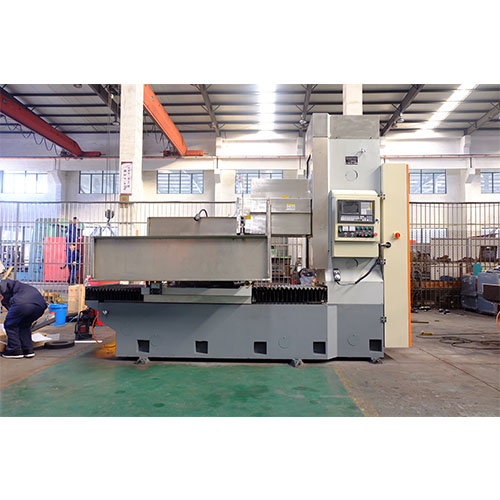

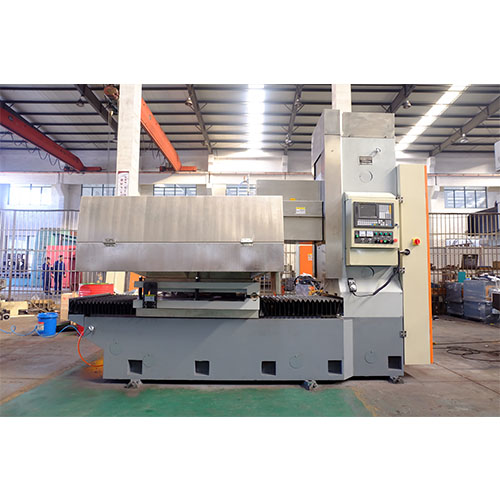

SKM73200臥軸式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型臥軸圓臺平面磨床。
工作圓臺直徑ф2050mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸軸承采用精密滾動軸承，剛性好、精度高。
床身、立柱上布局直線導軌副和滾珠傳動單元，采用準確定位伺服電機驅動。
整體(ti)結(jie)構穩重緊湊、精度高、性能可靠、制造工藝好，操作(zuo)方便。
18072822299
適用·范圍
● 采用砂輪周邊(bian)磨削，工件上下兩平(ping)面均可獲(huo)得高精度平(ping)行度、尺寸精度和工件表面粗糙(cao)度。
● 適合(he)圓臺平(ping)面(mian)磨削，本(ben)機主要磨削直徑φ2050范圍(wei)內的(de)圓形端面(mian)、平(ping)面(mian)加工件（根據需要可定制)。
● 適(shi)用(yong)磨削環形零件(jian)，適(shi)用(yong)于鋸(ju)片(pian)廠(chang)(chang)(chang)、軸承廠(chang)(chang)(chang)、汽配廠(chang)(chang)(chang)、陶瓷密封件(jian)廠(chang)(chang)(chang)、摩擦片(pian)廠(chang)(chang)(chang)、活塞廠(chang)(chang)(chang)、發動機(ji)廠(chang)(chang)(chang)、工具(ju)廠(chang)(chang)(chang)和一般機(ji)械廠(chang)(chang)(chang)的產品(pin)車間和工具(ju)車間，磨削加工精密零件(jian)。
產(chan)品·特點
磨頭結構
磨頭采用(yong)靜壓結(jie)構，克服(fu)了(le)軸(zhou)承啟(qi)(qi)動和停止時出現的(de)干摩擦造成的(de)軸(zhou)與軸(zhou)承磨損現象，提高(gao)(gao)了(le)主軸(zhou)的(de)使(shi)用(yong)壽(shou)命及精(jing)度保(bao)(bao)持性；當主軸(zhou)啟(qi)(qi)動后，依靠淺腔(qiang)階梯效(xiao)應形成較大的(de)動壓承載力，大大地提高(gao)(gao)了(le)主軸(zhou)剛度；高(gao)(gao)壓油膜的(de)均化(hua)作用(yong)和良好和抗振性保(bao)(bao)證了(le)主軸(zhou)具有很(hen)高(gao)(gao)的(de)旋轉(zhuan)精(jing)度和運轉(zhuan)平穩性。（11）KW電(dian)機驅動，最高(gao)(gao)轉(zhuan)速(su)1450rpm。設備采用(yong)高(gao)(gao)速(su)（CBN）砂輪加工兩(liang)端(duan)面，提高(gao)(gao)端(duan)面光潔度。（砂輪可根據(ju)用(yong)戶需求定制）
機床重要零部件
機床(chuang)重(zhong)要零部件，均采用(yong)品(pin)牌廠家產品(pin)，質量可靠，易于維(wei)護。如導軌用(yong)德(de)國(guo)力士樂品(pin)牌，臺灣絲桿(gan)，進口電器，海利(li)普(pu)變頻器等等。
鑄件材料
鑄件采用375HT材料(liao)，材質好，強度(du)高，床身立柱(zhu)均(jun)采用二次(ci)回火處理，消(xiao)除內(nei)應力，延長機床壽命(ming)，以確保高精度(du)，高剛性，延長機床壽命(ming)。
床身立柱
床(chuang)身立柱均用進口加(jia)工(gong)(gong)中(zhong)心和進口龍(long)門(men)加(jia)工(gong)(gong)中(zhong)心加(jia)工(gong)(gong)，高精的加(jia)工(gong)(gong)設備(bei)和加(jia)工(gong)(gong)工(gong)(gong)藝(yi)保證了精度。
電氣采用獨立電柜
電(dian)氣(qi)采(cai)用(yong)獨立電(dian)柜(ju)，獨立操(cao)縱臺，自(zi)主研發的(de)數控系統(tong)控制，可實(shi)現自(zi)動(dong)控制，自(zi)動(dong)完(wan)成循環磨削，自(zi)動(dong)檢測對(dui)刀(dao)，自(zi)動(dong)分辨、自(zi)動(dong)補償，操(cao)作簡單方便。
裝置結構
橫向(xiang)進(jin)給(gei)及垂直進(jin)給(gei)裝(zhuang)置，由伺(si)服電機(ji)（≥10N.m）、減速機(ji)構、滾珠絲杠、直線導軌(gui)。其中垂直軸有制動或自(zi)鎖裝(zhuang)置，并配(pei)有光柵(zha)尺絕對坐(zuo)標定位。
設置潤滑點
磨床各導軌處均(jun)設置潤滑(hua)點，由電動潤滑(hua)泵進(jin)行(xing)潤滑(hua)。為工作(zuo)臺(tai)配備(bei)獨立(li)供油箱，進(jin)、回管路通(tong)過拖鏈合理布局。
芯線圈設計
電磁(ci)吸盤采用銅芯線圈設(she)計(ji)，表面花(hua)盤采用同(tong)心(xin)圓并割花(hua)設(she)計(ji)，客(ke)戶也可定制花(hua)盤。表面磁(ci)力均(jun)勻，并配(pei)備了自(zi)動充退磁(ci)裝置，具有磁(ci)力可調、失磁(ci)保護等功能。
不變形，精度高
加(jia)工產(chan)品不(bu)變形，精(jing)度高，工件厚度差(cha)距保(bao)持在 0.01mm以內(nei)，具體(ti)詳(xiang)見產(chan)品參數表。
技術·規格(ge)
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73200 | SKM73200 | SKM73200 | SKM73200 |
| 工作臺直徑（mm） | Φ2050 | Φ2050 | Φ2050 | Φ2050 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ2050*100 | Φ2050*100 | Φ2050*100 | Φ2050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0~100 | 0~100 | 0~100 | 0~100 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 1200 | 1200 | 1200 | 1200 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 0~3 | 0~3 | 0~3 | 0~3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 1100 | 1100 | 1100 | 1100 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.003 | 0.003 | 0.002 | 0.002 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 150 | 150 | 150 | 150 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.02 | 0.02 | 0.01 | 0.01 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 11 | 11 | 11 | 11 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 30-4 | 30-2 | 30-4 | 30-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 400 | 400 | 400 | 400 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 32000 | 32000 | 32000 | 32000 |
| Net Weight(kg) |
